Quantum GIS – Télécharger et visualiser des données

  • Téléchargez et installez qGIS si ce n’est pas déjà fait.
  • Aller sur le portail SIG du canton de Genève, SITG > Cartes à personnaliser.

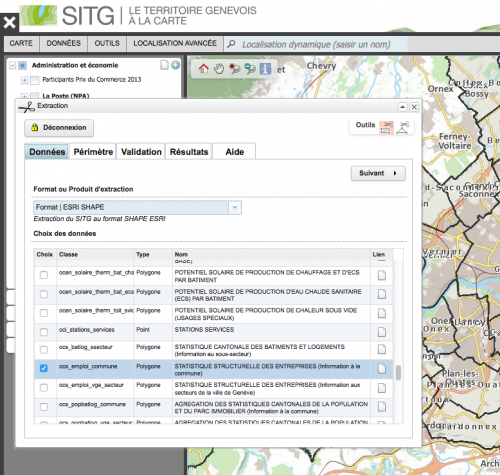

    • Trouver et télécharger le fichier OCS_EMPLOI_COMMUNE en format ESRI Shape.
      • Le trouver dans Données > Extraction.
      • Sélectionner la région à l’aide de l’outil sélection. NB: toutes les communes ne peuvent pas être téléchargées à la fois à cause d’une limite de taille de la région.
  • Alternativement, télécharger un autre fichier shape contenant des données, par exemple l’un de ceux offerts par le Dataportaal van de Nederlandse : Indicateurs synthétiques de qualité de vie en Hollande, par région.

Capture d’écran 2015-10-24 à 18.04.56

  • Importer le fichier dans qGIS : glisser-déposer dans le volet “Layers”

ImportDataToQGIS

  • Visualiser une variable de votre choix en cercles proportionnels
    • Créer des centroïdes.
      • Processing > Toolbox dans le menu pour faire apparaître la Processing Toolbox.

qgis_centroidsqgis_centroids2

  •  …
    • “Mapper” la taille des cercles contre une valeur.
      • Double-click sur le nom de la couche pour accéder à ses propriétés visuelles.



qgis_symbolsizeqgis_centroids_on_map

  • Calculer une variable proportionnelle (par exemple % d’emplois femmes)
    • L’icône du boulier – coin droite en haut – vous donne accès au “Field calculator”
    • Le champ “Output field type” est sur “integer” (nombre entier) par défaut. Le résultat d’une division est rarement un nombre entier…

qGisFieldCalculator

    • Alternativement: utiliser la possibilité d’indiquer une expression plutôt qu’un simple nom de colonne

qgis_valeur_comme_expression

  • Ajouter une couleur mappée sur la variable résultante

qgis_circle_color

qgis_colored_proportional

  • Sauvegarder la carte
    • Project > Save
  • Exporter la carte en SVG ou PDF
    • Nouveau “Print Composer”
    • Ajouter une carte et ajuster l’étendue prise en compte (1,2,3,4)
    • Ajouter une légende (5,6)
    • Ajouter une échelle (7,8)
    • Sauvegarder en tant que SVG | PDF (9)

qgis_map_composer3

  • Ouvrir avec Illustrator | Inkscape

qgis_to_inkscape

  • Modifier pour donner un minimum d’esthétique et de lisibilité à la carte.

inkscape-export-emplois

  • Sauvegarder la carte finale en PDF | AI



  •
  •
  •
  •
  •
